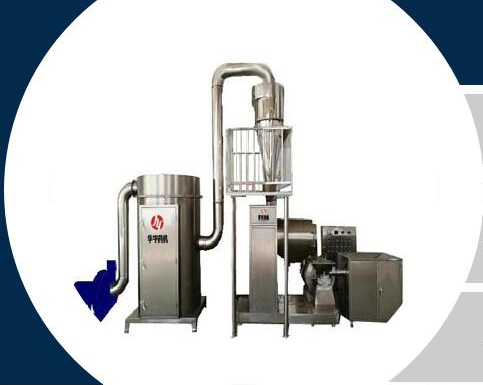

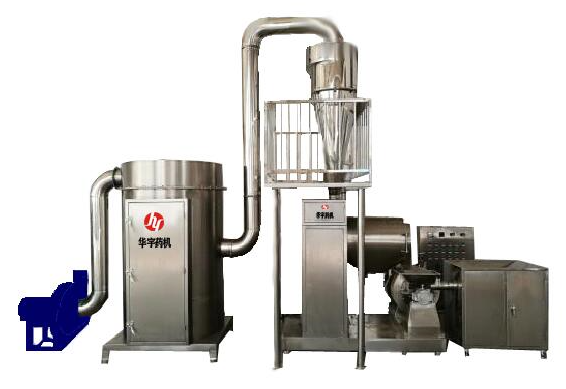

FZ柴田粉碎機組
一、用途及特點：
1、本機組適用于制藥、食品、化工等行業物料的粉碎加工。
2、本機組是我公司結合國內外粉碎機組性能特點研發的新型三級粉碎機組，具
有機械性能穩定，藥粉溫升低，結構緊湊，粉塵低，便于維修，清理等特點。
本機主要有絞龍式自動上料機，粉碎機，篩粉機，旋風分離器、管道、除塵布袋、電器控制箱、管道、操作平臺等部分組成。物料由破碎機進入到自動上料機再進入到粉碎機。送料裝置自動控制送料速度，物料過多自動停機。進入到粉碎機的物料在風機吸風負壓的作用下進入到粉碎室。粉碎室由三個粉碎區組成，第一粉碎區：方刀——可以粉碎各種較硬的材料，如礦物類。第二粉碎區：錘刀——可以粉碎各種纖維性材料，如：根類草類。第三粉碎區：斜刀——通過調整間隙，來控制粒度。粉碎后的物料由葉輪送到分離器，物料由分離器下口流出進到篩粉機，合格粉從篩粉機下料口流出，不合格的自動回到粉碎機繼續粉碎，風和超細粉塵進入到除塵布袋。
除塵系統：1、采用分室停風脈沖噴吹清灰技術，克服了常規脈沖除塵器和分室反吹除塵器的缺點，清灰能力強，除塵效率高，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，運行穩定可靠，經濟效益好。適用于冶金、建材、水泥、機械、化工、電力、輕工行業的含塵氣體的凈化與物料的回收。
2、由于采用分室停風脈沖噴吹清灰，噴吹一次就可達到徹底清灰的目的，所以清灰周期延長，降低了清灰能耗，壓氣耗量可大為降低。同時濾袋與脈沖閥的疲勞程度也相應減低，從而成倍地提高濾袋與閥片的壽命。
3、檢修換袋可在不停系統風機，系統正常運行條件下分室進行。濾袋袋口采用彈性漲圈，密封性能好，牢固可靠。濾袋龍骨采用多角形，減少了袋與龍骨的磨擦，延長了袋的壽命，又便于卸袋。
4、采用上部抽袋方式，換袋時抽出骨架后，臟袋投入箱體下部灰斗，由人孔處取出，改善了換袋操作條件。
5、箱體采用氣密性設計，密封性好，檢查門用優良的密封材料，制作過程中以煤油檢漏，漏風率很低。
6、進、出口風道布置緊湊，氣流阻力小
脈沖除塵箱內部除塵濾袋采用高分子防靜電覆膜濾袋，工作中的微粉塵附著在濾袋表面，通過脈沖振打的方式將粉塵抖落至除塵箱底部進行收集。除塵濾袋通過不銹鋼龍骨架將除塵布袋通過快裝連接的方式固定在除塵箱頂部，拆卸及清場方便快捷。
|
